Näin Bored Pandassa käyttäjän a.mao.handmade tekemiä mahtavia leditauluja ja halusin itse kokeilla tehdä samankaltaisia. Suunnittelin tekeväni viiden taulun sarjan, johon tulee seuraavat tähtikuviot: iso karhu, orion, skorpioni, leijona ja kaksoset. Tähtikuviot valitsin sillä perusteella, että skorpioni ja leijona kuvaavat minua ja miestäni. Otavan (iso karhu) avulla voi löytää pohjantähden ja täten suunnistaa pohjoisella pallonpuoliskolla. Orion oli yksi ensimmäisiä tähtikuvioita, jonka opin löytämään taivaalta ja kaksoset on vaan mielestäni hieno kuvio. Tilasin kirjontakehyksiä viisi kappaletta, mutta niitä toimitettiin vain kolme. Odottelen tässä vielä kahta puuttuvaa kehystä, jotta voin tehdä leijonan ja kaksosten tähtikuviot.
Ensin piirsin suunnitelmat tähtikuvioista ja ledien paikoista. Minulle oli tärkeää, että kaikki tähdet olivat oikeita tähtiä oikeilla paikoilla, siksi niiden sijainnit on katsottu tähtikartoista. Tähtitiede ja avaruus yleensäkin on yksi muista harrastuksistani. Sitten tilasin 20cm halkaisijaltaan olevia puisia kirjontakehyksiä, johon pingotin mustaa lakanakangasta. Piirsin suunnitelman kankaalle ja kirjoin käsin valkoisella kirjontalangalla kuviot.
Sen jälkeen minun täytyi vähän opiskella elektroniikkaa, ledejä, vastuksia ja virtapiirejä. Koulusta on niin pitkä aika, että olen unohtanut kaikki sähköfysiikan opit. Tein muutamia koekytkentöjä ensin yhden ja sitten useamman ledin ja kytkimen kanssa. Ensin kuvittelin, että kytkisin ledit sarjaan, mutta mitä enemmän niitä on, sitä isomman virtalähteen olisi tarvinnut. Joten ainoaksi järkeväksi vaihtoehdoksi jäi kytkeä ledit rinnakkain, sillä taulun takapuolella ei ihan hirveästi ole tilaa massiivisille virtalähteille. Käytin CR2032-nappiparistoa virtalähteenä.
Tilasin Kitronikilta ledit, vastukset, paristonpidikkeet, kytkimet ja johtavan ompelulangan. Kytkimessä oli niin pienet piikit, ettei niiden ympärille olisi saanut kiedottua johtavaa lankaa. Jouduin siis opettelemaan kolvauksenkin, koska minun piti juottaa vähän pidemmät rautalanganpätkät kytkimen piikkeihin.

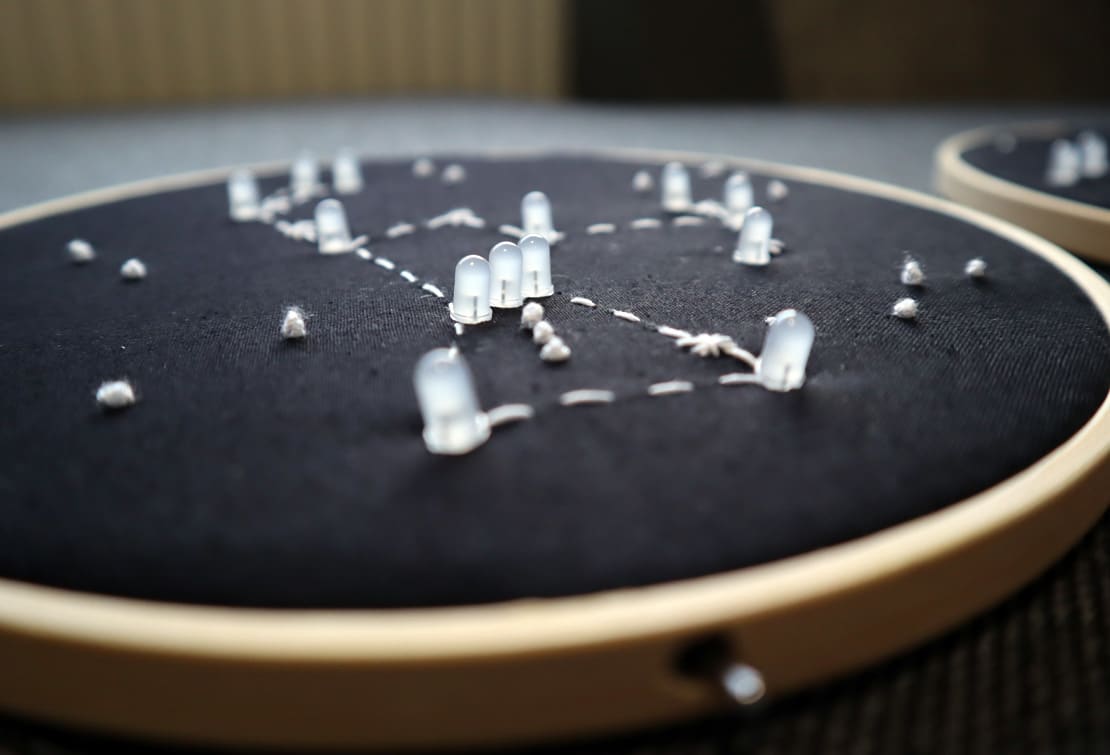

Mustan kankaan taustapuolelle lisäsin harmaan huovan, johon ompelin varsinaisen virtapiirin. Ledit toki pistin läpi kummastakin kankaasta, ja taitoin ledien piikit kankaan myötäisiksi. Tein jokaisen piikin kärkeen pihdeillä silmukan, johon ompelin johtavan langan. Porasin kirjontakehyksen alareunaan 5mm reiän, johon laitoin kytkimen niin, että vipu tulee ulos kehyksestä noin 5mm verran. Se on juuri riittävästi, että se on helppo kääntää päälle tai pois. Normaalisti nämä kytkimet kiristettäisiin prikan ja mutterin avulla, mutta kirjontakehys oli niin paksu, että kytkimen kierteet eivät olisi riittäneet siihen. Näin ollen liimasin kytkimen pikaliimalla kiinni.
Lopuksi leikkasin ylimääräisen huovan pois mahdollisimman läheltä kehystä ja leikkasin mustaan kankaaseen vekkejä noin 2cm välein. Vekkien avulla kankaan sai melko siististi taitettua sisäpuolelle ilman sen suurempia ryppyjä. Käytin kuumaliimapyssyä kankaan liimaukseen.
Nämä taulut tulevat meidän eteisen ja olohuoneen yhdistävään “avaruuskäytävään”. Käytävällä on jo kaksi avaruusaiheista taulua, itse otetut kuvat kuusta ja Trifidisumusta.
