Isä ehdotti tämän vuoden piparkakkutaloksi majakkaa ja rupesin miettimään miten siihen saisi pyörivän valon. Itse lediä olisi vaikea pyörittää, koska sen johdot menisivät solmuun. Mietin sitten oikeita majakoita, ja niissäkin oli ennen vanhaan valonlähde paikallaan, ja sen ympärillä pyöri Fresnel-linssi.
Pientä Fresnel-linssiä ei nyt tähän hätään saa, joten päädyin vaan leikkaamaan alumiinisesta juomatölkistä “seinän”, joka pyörisi valon ympärillä.
Tarvikkeet
- DC-moottori
- ledi
- kuulalaakeri
- 2 hihnapyörää
- hihna
- virtalähde
- johtoa
- kytkin
- alumiinitölkki
- pahvia
- juomapilli
- kuumaliimaa
- (kolvi, tinaa, piirilevy)
Työohje
Ensin leikkasin pahvista pyöreän kiekon, tein reiän sen keskelle ja leikkasin veitsellä uran, johon upotin alumiinisen seinän. Seinässä on 120 asteen avautumiskulma.
Sitten porasin hihnapyörän keskelle tarpeeksi ison reiän, jotta juomapilli mahtuu sen läpi. Liimasin hihnapyörän kiinni kuulalaakerin ulompaan osaan. Liimasin juomapillin laakerin sisempään osaan kiinni. Nyt minulla oli pillissä kiinni pyörivä osa. Liimasin kuulalaakerin toiselle puolelle pahvikiekon.
Leikkasin toisen pahvinpalasen pohjaksi. Tein siihen reiän pilliä varten ja liimasin pillin kiinni pohjaan. Seuraavaksi mallasin millä etäisyydellä moottorin pitää olla laakerista, jotta hihna on tarpeeksi pingottunut pyörittääkseen laakeria. Merkitsin kohdan pohjan pahviin.
Sitten kolvasin pidemmät johdot moottoriin ja lediin. Jos ei omista kolvia, niin tämä olisi hoitunut myös sähköteipillä. Tein koekytkentälevyllä tarvittavat kytkennät ja huomasin, että alunperin kaavailemani nappiparisto ei jaksanut pyörittää moottoria ja lediä. Kumpikin toimi erikseen, mutta ei yhdessä. Siirryin siis 9V paristoon, mutta sen kanssa tulikin ongelmia kun se on liikaa ledille ja moottorikin on vain 6V. Joten lisäsin joukkoon vastuksen. En ymmärrä sähköstä tai elektroniikasta juuri mitään, mutta onneksi sain apua mieheltäni.
Moottori ja ledi on kytketty rinnakkain, joukossa on vielä vastus, virtalähde ja kytkin. Kun kaikki toimi koekytkentälevyllä, kolvasin johdot ja kytkimen kiinni pieneen palaan piirilevyä.
Sijoitin piirilevyn ja pariston mahdollisimman tiiviisti pohjapahville. Liimasin piirilevyn pahviin kiinni ja teippasin pariston kiinni, jotta sen voi tarvittaessa vaihtaa.
Moottori ja hihnapyörät löytyivät Partcosta, kuulalaakeri Biltemasta, ledi ja kytkin, piirilevy, vastus ja pariston nepparikiinnitys meillä oli jo omasta takaa.

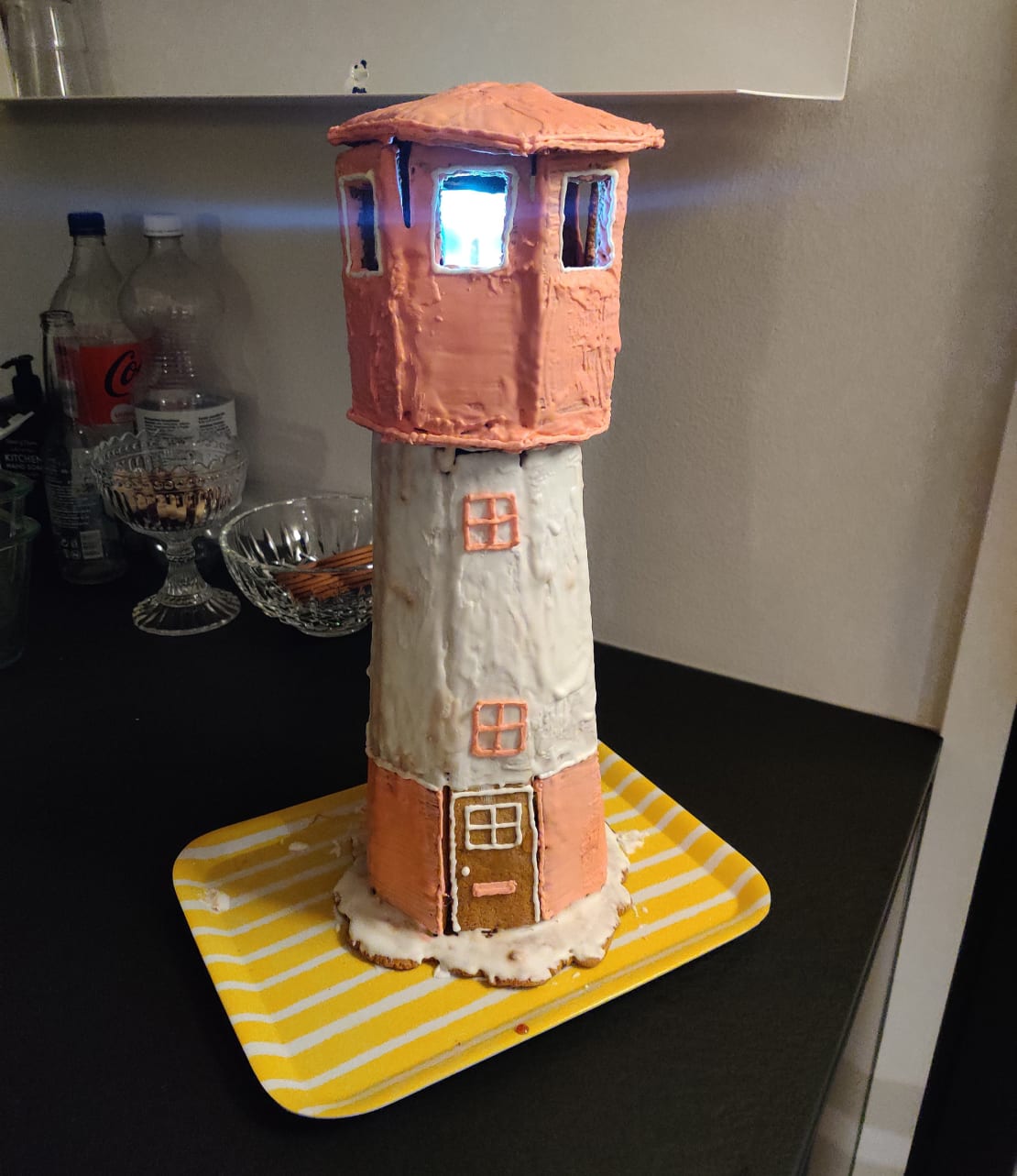

Isä suunnitteli kaavat piparitalon osia varten, paistettiin osat ja liimattiin ne yhteen. Talon koristelu jäi siskon vastuulle. Tehtiin majakan katosta irroitettava, jotta valonlähteen voi ottaa pois kun talo syödään.
